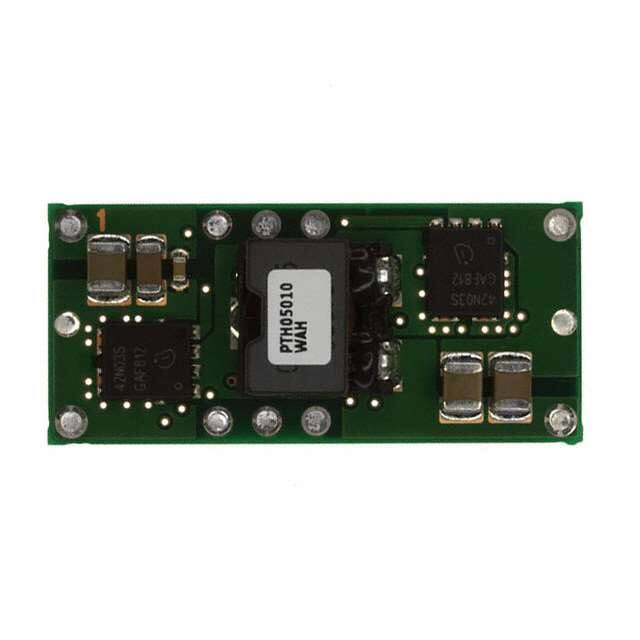

PTH05010WAH - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH05010WAH
Hersteller Teil #: PTH05010WAH
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: DC DC CONVERTER 0.8-3.6V 15A
Verpackung: 10-DIP Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH05010WAH Datenblatt
PTH05010WAH Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 5 days ago)
Factory Lead Time
6 Weeks
Contact Plating
Tin
Mounting Type
Through Hole
Package / Case
10-DIP Module
Surface Mount
NO
Number of Pins
10
Voltage - Input (Nom)
5V
Power - Output (Max)
54W
Power Dissipation (Max)
54W
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH05010W
Size / Dimension
1.37Lx0.62W x 0.35 H 34.8mmx15.7mmx8.9mm
JESD-609 Code
e3
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
10
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Terminal Position
DUAL
Terminal Form
PIN/PEG
Number of Functions
1
Depth
15.75mm
Base Part Number
TH05010
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
95%
Operating Supply Voltage
5V
Trim/Adjustable Output
YES
Current - Output (Max)
15A
Current - Output
15A
Output Power
54W
Max Output Voltage
3.6V
Voltage - Output
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
15A
Min Output Voltage
800mV
Switching Frequency-Max
325kHz
Isolation
Non-Isolated
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
4.5V
Height
9mm
Length
34.8mm
Thickness
8.75mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:PTH05010WAH Enthaltenes Wort ist 5
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH05010WAH | 10-DIP Module | DC DC CONVERTER 0.8-3.6V 15A | |
| MAX662ACPA | 8-DIP (0.300, 7.62mm) | IC REG CHARGE PUMP 12V 30MA 8DIP | |
| PTH05030WAH | 13-DIP Module | MODULE PIP .8-3.6V 30A T/H 13DIP | |
| MAX756CPA | 8-DIP (0.300, 7.62mm) | IC REG BOOST PROGRAMMABLE 8DIP | |
| PTH08T230WAD | 10-DIP Module | MODULE PIP 6A ADJ HZ T/H 10DIP |
Verwandte Teile in PTH05010WAH
PTH05010WAH Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
PTH05
Häufig gestellte Fragen
How long is the RoHS compliant?
Two year warranty
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: DC DC CONVERTER 0.8-3.6V 15A
Verpackung: 10-DIP Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 15 Kann sofort geliefert werden
Stückpreis: 28.19110
| Menge. | Stückpreis |
|---|---|
| 1+: | $28.19110 |
| 10+: | $26.59538 |
| 100+: | $25.08998 |
| 500+: | $23.66979 |
| 1000+: | $22.32999 |
